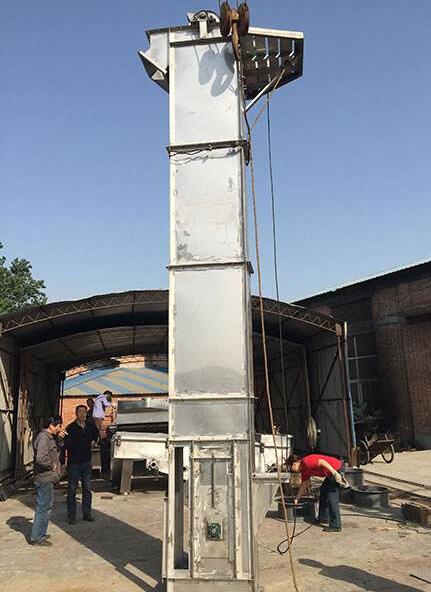

TD型通用带式斗式提升机，具有输送量大，提升高度高，运行平稳可靠，使用寿命长等显著特点，其主要性能及参数符合JB3926-85《垂直斗式提升机标准》。
TD型带式斗式提升机，采用离心式卸料，挖取式装料。
TD型带式斗式提升机适用输送堆密度小于1.8t/m，易于掏取粉状、粒状、小块状低磨琢性物料，如煤、水泥、砂石、化肥、粮食等。其输送物料的温度不超过70℃。
TD型带式斗式提升机 本机主要结构参数符合JB3926-85《垂直斗提升机》（该标准等效，参照于国际标准和国外机械标准。牵引件采用高旨度尼龙芯橡胶运输带；以“掏取法”记载，”离心式“卸载。
本机适用于输送堆积比重不大于1.5f/M3的粉状、粒状、小块状的无磨琢性、半磨琢性的物料，如煤、水泥、化肥、砂、粮食等，物料温度不超过60℃。
TD型带式斗式提升机有四种料斗：浅斗（Q型），圆弧底斗（H型）中深斗（Zd型），深斗（Sd型）用户可根据物料的特性选择。
TD型带式斗式提升机输送量在9-238M3/h,提升高度在5-40M范围内。其技术数据如下表：
TD型带式斗式提升机使用说明：
提升机型号 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | |||||||||||||||||||
料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd | H | Zd | Sd | ||
输送量 | M3/h | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 | |
料斗 | 斗 容 | L | 0.49 | 0.9 | 1.2 | 1.9 | 1.22 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 | 3.07 | 5.6 | 5.9 | 9.4 | 4.48 | 9.0 | 9.3 | 14.9 | 14 | 14.6 | 23.5 |
斗 距 | mm | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | 500 | 625 | 710 | |||||||||||||
传动滚筒直径 | mm | 400 | 500 | 630 | 800 | ||||||||||||||||||||
从动滚筒直径 | mm | 315 | 400 | 500 | 630 | ||||||||||||||||||||
料斗运行速度 | m/S | 1.4 | 1.6 | 1.8 | 2.0 | ||||||||||||||||||||
传动滚筒转速 | r·p·m | 67 | 61 | 55 | 48 | ||||||||||||||||||||
<
<
<
<
